Tubage de cheminée TEN LISS Pré-Isolé : Performance, sécurité, durabilité

Le tubage d’un conduit de cheminée est une opération essentielle pour garantir la sécurité, l’efficacité thermique et la durabilité de votre installation.

Le procédé TEN LISS pré-isolé se distingue par ses nombreux avantages, notamment pour la réhabilitation des anciens conduits de cheminée. Ce système innovant permet de répondre à des exigences strictes en matière de sécurité, de confort et de performance énergétique.

Les avantages du Tubage TEN LISS pré-isolé

• Réduction du risque de bistrage : L’isolant en laine de roche intégré au tubage réduit le risque de formation de suie et de dépôt dans le conduit, facilitant ainsi l’évacuation des gaz de combustion.
• Limitation de la condensation : La condensation des fumées est fortement réduite grâce à l’isolant, ce qui prévient la corrosion et les dégradations dans le conduit.
• Amélioration du tirage naturel : Ce système optimise le tirage thermique en favorisant une meilleure circulation de l’air chaud à l’intérieur du conduit, ce qui est particulièrement bénéfique pour les poêles à bois et pellets.
• Compatibilité avec des conduits existants : Le procédé permet de réutiliser des conduits qui ne respectaient pas les normes de distances de sécurité ou les critères thermiques recommandés dans le NF DTU 24.1, tout en améliorant leur performance.
• Sécurisé et conforme : L’isolation et la conception du TEN LISS pré-isolé limitent le risque d’incendie garantissant une installation conforme aux normes de sécurité.

Le TEN LISS pré-isolé est particulièrement adapté pour les appareils à bois et pellets mais est aussi compatible pour le gaz et le fioul, assurant une installation à la fois sécurisée et performante.

Caractéristiques techniques et éléments constitutifs

Le TEN LISS pré-isolé est conçu à partir d’un tuyau flexible métallique à double peau, recouvert de 30 mm d’isolant en laine de roche. Cette structure est renforcée par un grillage en acier inoxydable, assurant la solidité et la durabilité du système. L’isolation garantit une résistance thermique de Rth = 0,51 m²K/W, ce qui permet de maintenir la chaleur et de limiter les pertes énergétiques.

Normes et mise œuvre

Le TEN LISS pré-isolé respecte les normes strictes établies par les NF DTU 24.1 et NF DTU 24.2, garantissant ainsi une installation conforme et sécurisée. Avant l’installation, il est essentiel de vérifier :

• L’aptitude du conduit à être tubé, selon les prescriptions de l’annexe C du NF DTU 24.1.
• L’étanchéité du conduit et l’absence de dégradations.
• La compatibilité du tubage avec l’appareil de chauffage raccordé.
• Le dimensionnement correct de la section du conduit en fonction des critères de la norme NF EN 13384-1.

En fonction des spécifications du système, le tubage peut être réalisé dans des conduits maçonnés ou métalliques isolés, pour des hauteurs ne dépassant pas 14 mètres.

Entretien et sécurité

L’entretien d’un conduit tubé avec le TEN LISS pré-isolé doit respecter les réglementations en vigueur. Le ramonage doit être effectué régulièrement, à l’aide de brosses non métalliques adaptées. En outre, une ventilation adéquate est nécessaire, avec une ouverture haute de 5 cm² et une ouverture basse de 20 cm² pour garantir un bon fonctionnement du système.

Détails Techniques :

• Classe de température : T450 (résiste jusqu’à 450°C)
• Classe de pression : N1 (pression normale)
• Classe de résistance à la condensation : W
• Classe de résistance à la corrosion : V2
• Épaisseur du matériau : L50 (0,10 mm d’acier inoxydable)
• Classe de résistance au feu : G

Les dimensions du tubage varient selon le diamètre, avec les poids suivants pour chaque diamètre :

• Ø  80 mm : 1,86 kg/ml              Ø140 mm : 3,08 kg/ml
• Ø100 mm : 2,20 kg/ml              Ø150 mm : 3,16 kg/ml
• Ø125 mm : 2,71 kg/ml              Ø180 mm : 3,73 kg/ml
• Ø130 mm : 2,80 kg/ml              Ø200 mm : 3,99 kg/ml

Accessoires et raccords

Pour une installation complète et sécurisée, plusieurs accessoires sont nécessaires :

• À la sortie du conduit : terminal à visser, plaque d’étanchéité, collier de tubage, et chapeau pare-pluie ou plaque d’étanchéité spécifique pour certains types de conduits (ex : cape à l’italienne).
• À la base du conduit : raccord, plaque de propreté, ou raccords classiques comme un té de tubage ou un raccord pour départ insert.
  Les raccords sont dotés d’un pas à gauche, ce qui signifie qu’ils se vissent dans le sens inverse des aiguilles d’une montre.

Conclusion

Le tubage TEN LISS pré-isolé est une solution moderne, performante et sécurisée pour réhabiliter les conduits de cheminée existants. Grâce à sa conception innovante et ses avantages multiples, il permet d’améliorer le rendement des appareils de chauffage, tout en respectant les normes de sécurité les plus strictes. Idéal pour les poêles à bois et pellets, les inserts, ainsi que les chaudières à gaz ou fioul, il assure une installation durable et performante, tout en optimisant votre confort thermique.

Téléchargez la fiche produit dès maintenant ou retrouvez ce produit dans notre catalogue TEN !

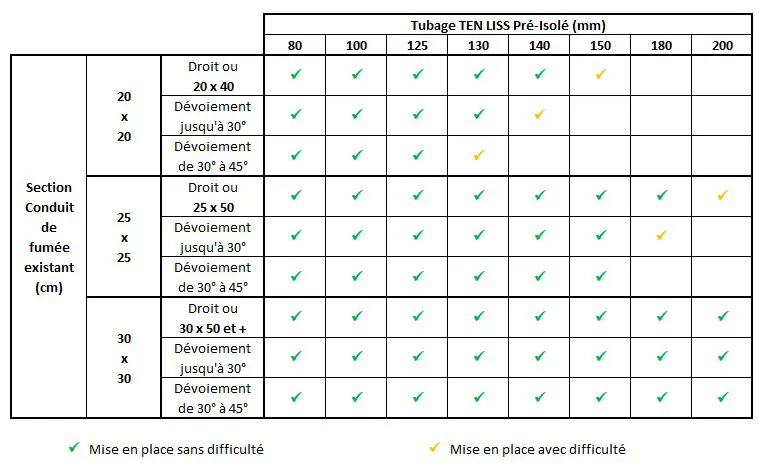

Le tableau suivant définit le diamètre nominal du flexible en fonction du boisseau, il est donné à titre indicatif. Le passage du TEN LISS pré-isolé dépend de la longueur et de l’état intérieur du boisseau, ainsi que de la présence d’un dévoiement ou pas. Il est nécessaire de tester le passage avant mise en place du tubage :
